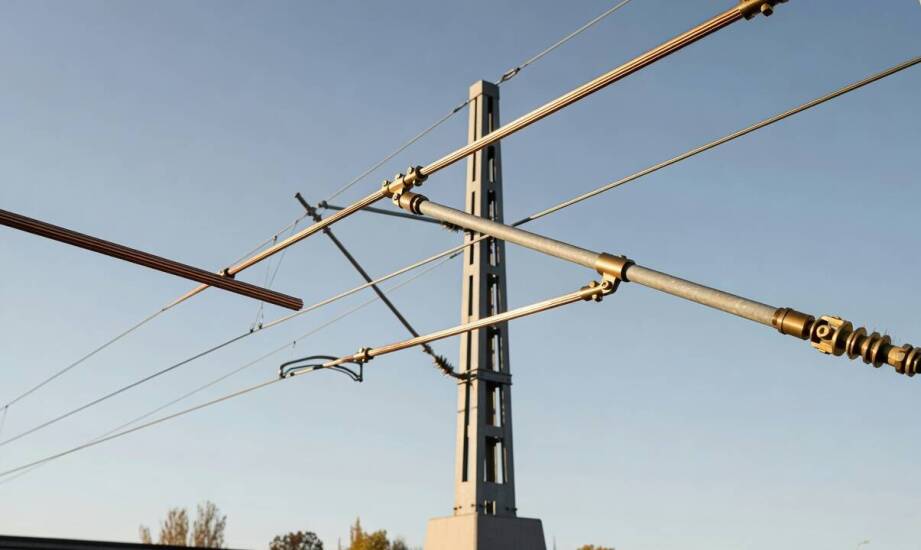

Jak drut jezdny Djp zachowuje się pod obciążeniem i co skraca jego trwałość

W projekcie sieci trakcyjnej ten sam drut jezdny zachowuje się odmiennie na odcinku prostym, na łuku oraz przy gwałtownych wahaniach temperatury. Na prostym torze dominują obciążenia pionowe i prądowe, podczas gdy jazda w krzywiźnie generuje dodatkowe siły boczne i zmienny nacisk ze strony ślizgacza pantografu. Zmiany temperatury otoczenia wywołują z kolei rozszerzalność cieplną materiału, która bezwzględnie wymaga zastosowania urządzeń kompensacyjnych. Odpowiednie naciągnięcie układu zapobiega niebezpiecznemu zwisowi przewodu latem oraz nadmiernemu naprężeniu podczas zimowych mrozów.

Przeczytaj również: Jakie produkty można zakupić w sklepie detailingowym?

Wpływ materiału na parametry mechaniczne drutu

Druty jezdne Djp stanowią kluczowy element infrastruktury szynowej, produkowany najczęściej z miedzi Cu-ETP lub stopu z domieszką srebra CuAg0.10. Zastosowanie czystej miedzi gwarantuje bardzo niską rezystancję elektryczną, co skutecznie ogranicza straty energii w systemach zasilania prądem stałym o napięciu 3 kV. Przekrój nominalny wynosi zazwyczaj 100 lub 150 milimetrów kwadratowych, w zależności od wymagań obciążeniowych danej linii. Specyficzny kształt przypominający cyfrę osiem posiada w górnej części dwa podłużne wcięcia. Profilowane rowki umożliwiają bezinwazyjne mocowanie uchwytów bez naruszania dolnej płaszczyzny ślizgowej, po której porusza się odbierak prądu pojazdu trakcyjnego. Większy przekrój materiału naturalnie zwiększa sztywność całego układu, co przekłada się na wyższą odporność na zrywanie. Domieszka srebra nieznacznie podnosi twardość stopu, zachowując przy tym doskonałe właściwości przewodzące.

Przeczytaj również: Czy parking przy lotnisku oferuje usługi dla VIPów?

Ciągłe przejazdy pociągów wymuszają powtarzający się kontakt ślizgowy między pantografem a siecią. Dynamiczne tarcie generuje lokalne przegrzewanie zewnętrznej powłoki przewodu. Temperatura ciągła pracy miedzianego elementu nie może przekraczać 60 stopni Celsjusza, ponieważ wyższe wartości trwale osłabiają jego wytrzymałość mechaniczną. Zjawiska fizyczne takie jak iskrzenie na styku i mikrowyładowania dodatkowo przyspieszają proces erozji kontaktowej. W efekcie wieloletniej eksploatacji fizyczna grubość materiału maleje w miejscach najbardziej intensywnego kontaktu. Instrukcje techniczne zarządców infrastruktury, takie jak kolejowa Iet-2, ściśle określają maksymalne dopuszczalne procentowe zużycie grubości w relacji do docelowej prędkości szlakowej.

Przeczytaj również: Czy każdą paletę można oddać do skupu?

Dobór drutu do rozpiętości i warunków na szlaku

Długość pojedynczego przęsła sieciowego, planowana prędkość pojazdów oraz lokalne uwarunkowania klimatyczne narzucają wymaganą siłę naciągu. Na zmodernizowanych trasach o prędkości maksymalnej powyżej 160 km/h utrzymanie stabilnego styku pantografu wymaga stosowania przewodów o podwyższonych parametrach wytrzymałościowych. Projektanci często sięgają w takich przypadkach po wzmocnione warianty srebrowe. Okres zimowy przynosi wyzwania związane z oblodzeniem i zwiększoną kruchością metalu, podczas gdy letnie upały powodują wspomniane wydłużenie termiczne. W rzetelnie przygotowanym projekcie inżynieryjnym analizuje się te czynniki zawsze w oparciu o pełną charakterystykę pozostałych komponentów wsporczych.

Główny przewód nigdy nie funkcjonuje w izolacji od reszty infrastruktury. Ściśle współpracuje on z linami nośnymi, miedzianymi wieszakami oraz przewodami zasilającymi, tworząc złożony mechanizm przenoszący siły naciągu. Złączki i zaciski elektroenergetyczne przekazują zebrane obciążenia bezpośrednio na słupy trakcyjne. Niewłaściwe dopasowanie tych drobnych detali drastycznie podnosi miejscowe naprężenia, co niechybnie prowadzi do przedwczesnej degradacji poszczególnych sekcji. Wrocławska spółka Involt zajmuje się kompleksową dystrybucją sprzętu elektroenergetycznego, dostarczając zintegrowane rozwiązania dla inwestycji kolejowych i tramwajowych. Właściwa kompletacja zamówienia, obejmująca dopasowanie osprzętu trakcyjnego do izolatorów i uchwytów, znacząco ułatwia proces montażu na placu budowy.

Ostateczna weryfikacja techniczna opiera się na normie PN-EN 50149 oraz wewnętrznych instrukcjach operatora sieci. Rygorystyczna dokumentacja precyzuje graniczne parametry rezystancji, a także minimalną wytrzymałość na zerwanie. Wykonawca zestawia deklaracje zgodności z projektowanymi warunkami obciążenia, aby całkowicie wyeliminować ryzyko zerwania układu pod napięciem.

Eksploatacyjna trwałość i bezawaryjność górnej sieci trakcyjnej zależą od kilkunastu współzależnych zmiennych mechanicznych i elektrycznych. Osiągnięcie zakładanych rezultatów narzuca konieczność precyzyjnego dopasowania parametrów przewodzenia do sztywności zastosowanego stopu miedzi. Niezwykle istotne pozostaje skrupulatne obliczenie sił tnących działających na łukach oraz optymalna konfiguracja całego osprzętu wsporczego. Prawidłowe zbilansowanie tych wartości na etapie przygotowania dokumentacji chroni inwestycję przed nagłymi usterkami i pozwala na bezpieczne prowadzenie ruchu pociągów przez dekady.
